石英质料:0716-8304668/0716-8333088
石英纤维 销售电话 : 18071880998
石英质料:0716-8304668/0716-8333088
石英纤维 销售电话 : 18071880998
质料简介
Introduction
口径凌驾一米 。。。。。。。。
在室温区间下具有近零的热膨胀系数， ，，，，且热膨胀匀称性好， ，，，，应力低， ，，，，可凭证客户要求定制一定零膨点温度区域的产品 。。。。。。。。
作为细密光路系统的反射镜、激光谐振腔体等部件， ，，，，应用于天基太空望远镜、半导体装备用光学元件等高精尖领域 。。。。。。。。
Ultra-low expansion quartz glass with a diameter of more than 1meter, It has a near-zero thermal expansion coefficient in the room temperature range, and the zero expansion point temperature range is controllable. As a mirror of precision optical system, laser resonant cavity and other components, it is used in space-based space telescopes, optical components for semiconductor equipment, atomic clocks and other fields.

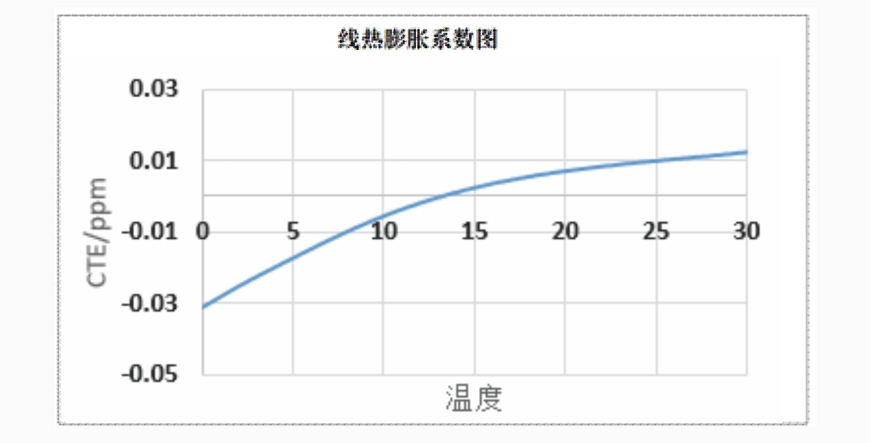

热膨胀系数
Coefficient of Thermal Expansion
热膨胀系数低
Near-zero thermal expansion coefficient

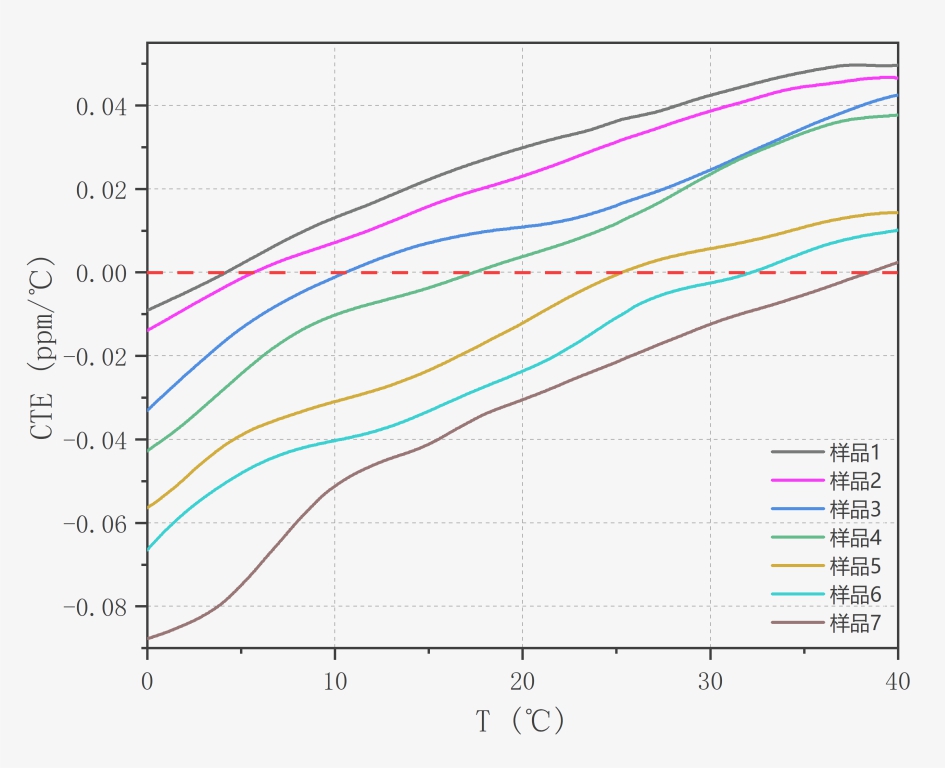

可控的零膨点区间
Controllable zero expansion point interval
CTE匀称值
CTE Homogeneity

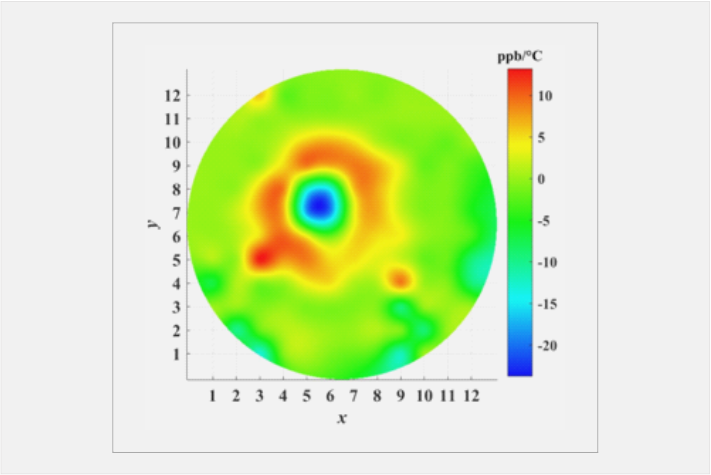

OD660×50mm CTE匀称性（PV）：30 ppb
OD660×30mm 应力双折射均值 ：9.79 nm/cm

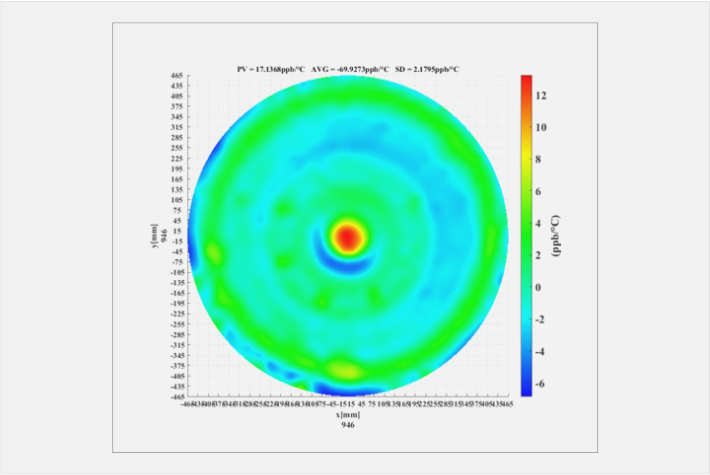

OD950×65 mm CTE匀称性（PV）：17.1 pp ppb
OD950×60 mm 应力双折射均值：12.31 nm/cm

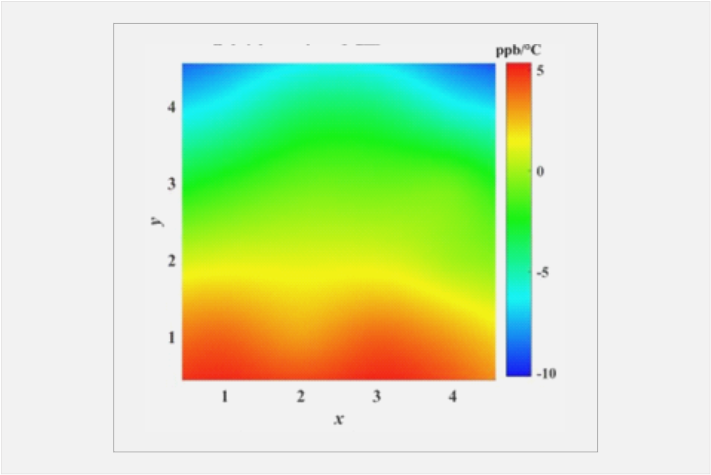

160×160×10 mm CTE匀称性（PV） ：＜10 ppb
160×160×10 mm 应力双折射均值 ：2.71 nm/cm
物理性能
Physical properties
项目
平均线膨胀系数5-30℃（α）
导热系数 (K)
热扩散率 (D)
体积热阻率200°C， ，，，，100Hz (R)
平均比热（Cp）
应变点
退火点
软化点
泊松比（v）
极限拉伸应力 (MOR)
努氏硬度， ，，，，200g 载荷
密度（ρ）
比刚度(E/ρ)
剪切模量 (G)
体积模量 (K)
弹性模量 (E)
应力光学系数
折射率（标称 CTE 质料）
阿贝数
LEQZ?
0 - ±30ppb/℃
1.31 w / (m· ℃) [1.13 kcal / (m·h·℃)]
0.0079 c㎡/s
10 11.6 ohm· cm
767 J / (kg·℃)
[0.183 cal / (g·℃)]
890 ℃ [1634°F]
1000 ℃ [1832°F]
1490 ℃ [2714°F]
0.17
49.8 MPa [ 7220 psi ]
518 kg / mm2
2.21 g / cm3 [ 0.079 lb / in3 ]
3.12× 106 m [ 1.23×108 in ]
29.0 GPa [4.20 x 106 psi]
34.1 GPa [4.95 x 106 psi]
67.6GPa [ 9.80 x106 psi ]
≤30 (nm/cm)/(kg/cm? )
nF (486 nm) 1.4892
nD(589 nm) 1.4828
nC (656 nm) 1.480
53.1
7790必发集团低膨胀合成石英
咨询：18272229653
关注7790必发集团企业微信
企业邮箱
Copyright?2018 7790必发集团 All Rights Reserved
