石英质料:0716-8304668/0716-8333088
石英纤维 销售电话 : 18071880998
石英质料:0716-8304668/0716-8333088
石英纤维 销售电话 : 18071880998
质料简介
Introduction
FLH211、FLH311、FLH310
自然石英锭，，，，，接纳气炼工艺制造，，，，，气泡少，，，，，具有优异的透明度和几何尺寸，，，，，质料使用率高。 。。。。。。
FLH321、FLH320
自然高纯石英锭，，，，，更高纯度，，，，，接纳气炼工艺制造，，，，，气泡少，，，，，具有优异的透明度和几何尺寸，，，，，质料使用率高。 。。。。。。
FLH321H、FLH320H
自然低铝、低碱高纯石英锭。 。。。。。。
FLH321HS
险些无气泡、超高纯、低碱低铝，，，，，险些无包裹物、耐高温性能强，，，，，是理想的视窗质料。 。。。。。。
FLH321N、FLH320N
挪威砂质料，，，，，更高纯度，，，，，接纳气炼工艺制造，，，，，气泡少，，，，，具有优异的透明度和几何尺寸，，，，，质料使用率高。 。。。。。。

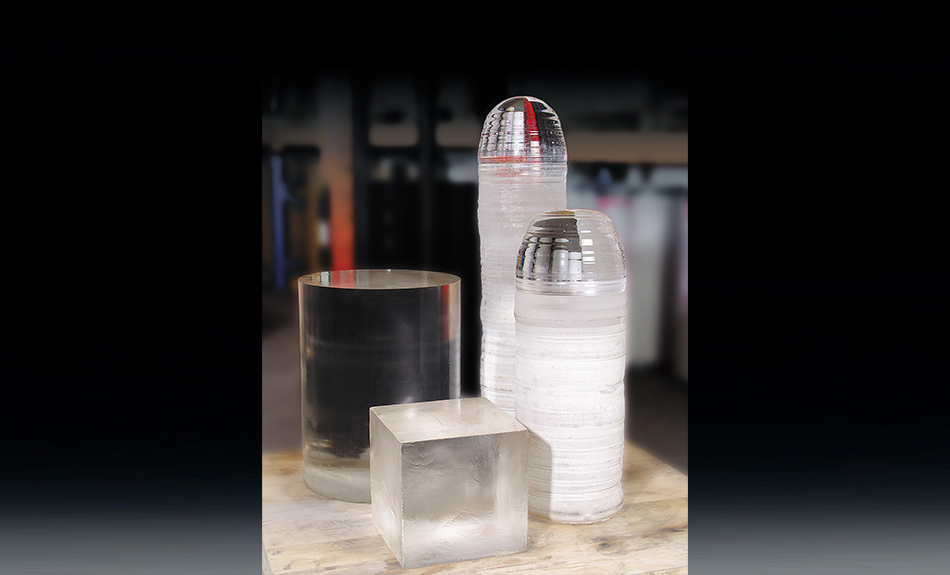

气熔石英质料
气泡少，，，，，具有优异的透明度和几何尺寸。 。。。。。。普遍应用于半导体、光纤、太阳能光伏、光学镀膜等领域。 。。。。。。
The material has few bubble in it with excellent transparency and geometric dimension .They are widely used for semiconductor,Optical Fiber, Solar Energy Photovoltaics, Optical Coating/Filming.
气熔高纯少气泡石英质料
气熔高纯少气泡石英质料，，，，，具有气泡少、纯度高，，，，，险些无包裹物、耐高温性能等特征，，，，，普遍的应用于半导体先进制程、光学、化学加工、紫外线和高温窗口等。 。。。。。。
Thanks to the few bubbles, high purity, almost no inclusion, high temperature resistant performance and other characteristics,FLH321HS has been widely used in semiconductor advanced manufacturing, optical, chemical processing, UV and high temperature window.
杂质含量
Chemical purity
FLH211/FLH311/FLH310 杂质元素典范值 (ppm)
Al
22.00
B
0.20
Ca
1.50
Co
＜0.05
Cu
＜0.05
Fe
1.50
K
2.00
Li
2.00
Mg
0.30
Mn
＜0.10
Na
2.00
Ni
＜0.10
Ti
2.00
OH
~200
FLH321/FLH320 杂质元素典范值 (ppm)
Al
14.20
B
0.08
Ca
0.50
Co
0.50
Cu
＜0.01
Fe
0.23
K
0.30
Li
0.50
Mg
＜0.05
Mn
＜0.05
Na
0.30
Ni
＜0.05
Ti
1.30
OH
~200
FLH321H/FLH320H 杂质元素典范值 (ppm)
Al
8.00
B
0.04
Ca
0.60
Co
0.05
Cu
＜0.01
Fe
0.10
K
0.20
Li
0.40
Mg
＜0.05
Mn
＜0.05
Na
0.12
Ni
＜0.05
Ti
1.40
OH
~200
FLH321N/FLH320N 杂质元素典范值 (ppm)
Al
12.00
B
0.08
Ca
0.30
Co
＜0.02
Cu
＜0.01
Fe
0.10
K
0.20
Li
0.40
Mg
＜0.05
Mn
＜0.05
Na
0.40
Ni
＜0.03
Ti
1.20
OH
~200
FLH321HS 杂质元素典范值 (ppm)
Al
8
B
＜0.04
Ca
0.60
Co
＜0.05
Cu
＜0.01
Fe
0.20
K
0.10
Li
0.20
Mg
0.01
Mn
＜0.05
Na
0.10
Ni
＜0.05
Ti
1.30
OH
~200
物理性能
Physical Property
力学性能
密度（g/cm?）
杨氏模量（GPa）
泊松比
抗弯强度（MPa）
抗压强度（MPa）
抗拉强度（MPa）
抗扭强度（MPa）
莫氏硬度
2.2
74
0.16
65
1100
50
30
6-7
电学性能
介电常数
介电消耗
介电强度(V/m)
电阻率（Ω.cm）
3.74
0.0002
3.7×107
1×1016
热学性能
应变点(η=1014.5 ℃)
退火点(η=1013 ℃)
软化点(η=107.8 ℃)
热导率(W/m·k)(20℃)
比热(J/kg.k)
热膨胀系数(x10 -7/k)
α ：20℃~320 ℃
1080
1180
1700
1.4
670
5.5
7790必发集团气熔透明石英质料
咨询电话：0716-8304668、0716-8333088
关注7790必发集团企业微信
企业邮箱
Copyright?2018 7790必发集团 All Rights Reserved
